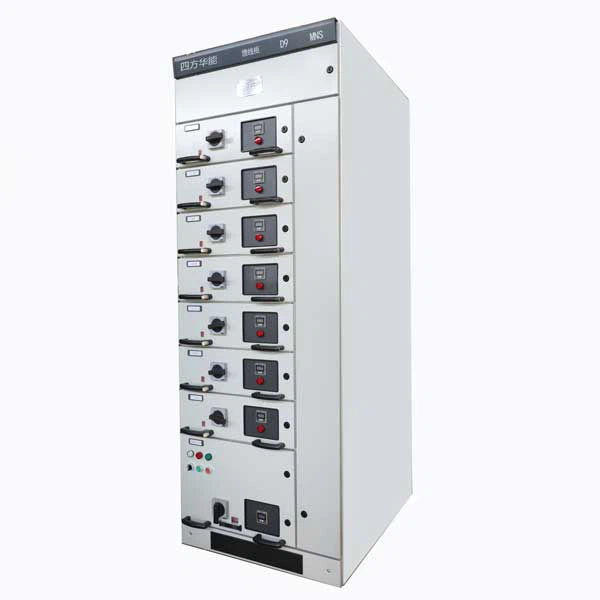

製品の概要
- スイスのABBから導入された技術に基づいて、Hengfengyou Electricによって改善され、標準的なタイプと経済タイプに分かれています
- キャビネットには、配電センターキャビネット（PC）、モーターコントロールセンターキャビネット（MCC）、および電力要因自動補償キャビネットの3つのタイプがあります。
- 低電圧流通システムでの電力供給、バスのカップリング、照明、モーター制御、電力補償に使用される
- 定格AC周波数50Z/60Hz、最大660Vの最大作業電圧、最大作業電流は3150Aまで
- 変電所、産業および鉱業企業、大規模な発電所、石油化学物質、高層ビル、インフラなどのさまざまな分野で主に使用されています。
- 多くの国際基準を満たす：IEC60439 BS5486 VDE0660、GB7251、Nemaic 2-322、JB/T9661など。
製品パラメーター
| 名前 | パラメーター | |
| メイン回路定格電圧（V） |
AC 380（400）、（660） |
|
| 補助回路定格電圧（V） |
ac 220 380（400） |
|
|
dc 110 220 |
||
| 定格周波数（Hz） |
50(60) |
|
| 定格断熱電圧（V） |
660(1000) |
|
| 定格電流（a） | 水平バスバー |
6300以下 |
| 垂直バスバー（MCC） |
1000 |
|
| バス定格短時間の耐電流（ka/s） |
50, 80 |
|
| バス定格の短時間のピークズスタンド電流（ka/0。1S） |
105,176 |
|
| 電力周波数テスト電圧（v/1min） | メインサーキット |
2500 |
| 補助回路 |
1760 |
|
| バス | 三相四wireシステム |
A、B、C、ペン |
| 三相5ワイヤシステム |
a、b、c pe n |
|
| 保護レベル |
IP30 IP40 |
|
| キャビネットの外側の寸法（W*d*h）mm |
600~1000*800~1000*2200 |
|
使用条件
- 高度は2000mを超えてはなりません
- 周囲の気温は+40度より高くなく、-5度以下（24時間以内の平均温度は+35°よりも高くならない）
- 周囲の空気湿度は50％を超えてはならず、低温でより高い相対湿度が許可されます（+20程度で90％など）。
- 垂直平面の傾向は5度を超えてはならず、キャビネットのセット全体が比較的フラットであり、（GBJ {232-2）標準を満たすものとします
- 電気コンポーネントが腐食せず、導電性ダストがない場合、深刻な振動と衝撃のない場所にいる必要があります
注文手順
顧客は次の情報を提供する必要があります。
- メイン回路図、一次回路システム図、補助回路制御方法
- 機器のレイアウト図、配布室のレイアウト図
- 機器の主要な電気部品のブランドとモデル
- 入口と出口の方法。機器間でバスバーブリッジの接続が必要な場合は、バス間隔などのデータと地面からの高さを提供する必要があります。
- 他の特別な要件は当社と交渉することができます
